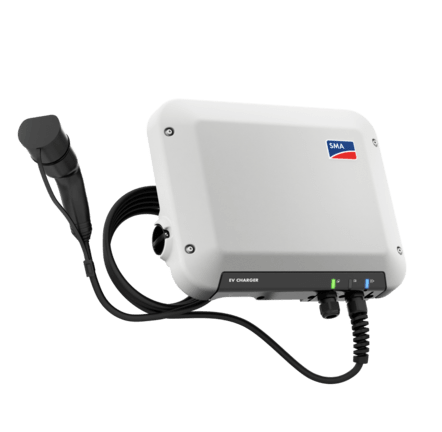

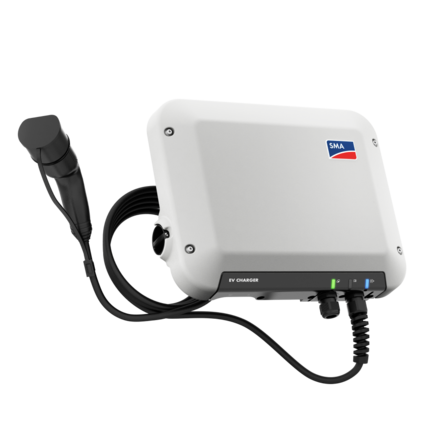

EV Charger 7.4 / 22 z SMA Smart Connected

Produkt SMA EV Charger został zaprojektowany z myślą o eksploatacji razem z Sunny Home Manager 2.0. W tej konfiguracji można korzystać również z funkcji inteligentnego zarządzania ładowaniem. Jednak również bez Sunny Home Manager 2.0 można korzystać z SMA EV Charger jak ze standardowej stacji ładowania. Możliwa jest bezproblemowa integracja z instalacją fotowoltaiczną w późniejszym czasie.

W tym celu podczas uruchamiania należy po prostu odznaczyć wybór "Eksploatacja z licznikiem w punkcie przyłącza do sieci". Wizualizacja na portalu Sunny Portal oraz w aplikacji SMA Energy App, a także inteligentne funkcje w połączeniu z SMA Home Energy Solution dostępne są jednak wyłącznie w połączeniu z Sunny Home Manager 2.0.

Co do zasady SMA EV Charger można stosować także w połączeniu z Sunny Home Manager BT. Jednakże istnieje na tym polu kilka ograniczeń: m.in. SMA EV Charger nie wyświetli się na Sunny Portal w podglądzie urządzeń, precyzja regulacji jest mniejsza, nie odbywa się transmisja zdarzeń do rejestru instalacji, SMA Smart Connected nie jest dostępne, a wizualizacja i sterowanie za pośrednictwem SMA Energy App nie są możliwe. Funkcję "Ładowanie oparte na prognozie pogody" należy skonfigurować z poziomu ustawień parametrów w interfejsie użytkownika urządzenia. Użytkownicy, którzy chcą w pełni korzystać z inteligentnych funkcji ładowania, powinni zatem rozważyć przejście na Sunny Home Manager 2.0.

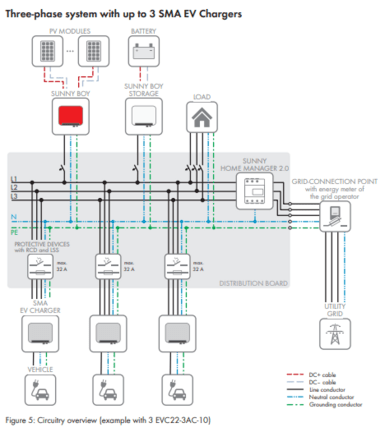

Wraz z aktualizacją 1.02.23.R oprogramowania SMA EV Charger w tak zwanym "Trybie Multi EVC" można korzystać z trzech SMA EV Charger przy jednym Sunny Home Manager 2.0 (≥ 2.08.5.R). Następnie można wizualizować SMA EV Charger w aplikacji SMA Energy App i sterować urządzeniem.

Od sierpnia 2021 r. opcjonalnie dostępne są również przewody ładowania o długości 7,5 oraz 10,0m. Instalatorzy mogą zamawiać te przewody jak części zamienne w sklepie internetowym SMA w celu zamontowania ich w istniejących systemach. Operatorzy instalacji powinni zwracać się bezpośrednio do instalatorów, ponieważ oferta sklepu internetowego SMA jest dostępna wyłącznie dla autoryzowanych instalatorów.

Za pomocą pokrętła umieszczonego na obudowie SMA EV Charger użytkownicy mogą przełączać między trybem szybkiego ładowania a trybem zoptymalizowanego ładowania. Należy jednak pamiętać, że podczas szybkiego ładowania nie można dokonywać żadnych konfiguracji z poziomu aplikacji SMA Energy App. Po ustawieniu pokrętła do trybu zoptymalizowanego ładowania, SMA EV Charger standardowo rozpocznie ładowanie ze optymalnym wykorzystaniem energii ze słońca. Ewentualnie z poziomu aplikacji SMA Energy App można skonfigurować żądany cel ładowania.

"Suwak regulacji" można znaleźć na portalu Sunny Portal pod > Właściwości odbiorników > Opcjonalne zapotrzebowanie na energię. W trybie zoptymalizowanego ładowania pojazd elektryczny zostaje naładowany z minimalnym udziałem energii ze słońca, skonfigurowanym tutaj dla SMA EV Charger. W zależności od konfiguracji instalacji zaleca się np. dopuszczenie 20 procent energii pobieranej z sieci, tak aby zapewnić wiarygodność prognoz Sunny Home Manager 2.0 także w przypadku mniejszych instalacji fotowoltaicznych czy przy zmiennych warunkach pogodowych. To ustawienie należy rozumieć nie jako statyczną wartość, a raczej jako cel, nad którym Sunny Home Manager 2.0 pracuje przez cały dzień.

Regulacja SMA EV Charger przez Sunny Home Manager 2.0 odbywa się w jednominutowych interwałach. Zwłaszcza przy zmiennych warunkach może przez to powstawać odchylenie względem rzeczywistego generowania PV. Dlatego - mimo ustawienia na 100% generowania PV - podczas ładowania rzeczywiście może być wykorzystywany niewielki udział energii z sieci. Ponadto plany Sunny Home Manager 2.0 są oparte na hipotetycznych założeniach. Regularne zmiany wynikające z nieprzewidywalnych wydarzeń są więc zupełnie normalne.

W przypadku szybkiego ładowania pojazd jest ładowany maksymalną mocą, na jaką pozwala sam pojazd i przyłącze domowe. Źródło energii nie odgrywa przy tym żadnej roli, tzn. w tym przypadku można wykorzystywać również energię z domowego akumulatora do ładowania pojazdu.

Podczas ładowania zoptymalizowanego pod kątem PV urządzenie SMA EV Charger ładuje pojazd z wykorzystaniem mixu energii skonfigurowanego na portalu Sunny Portal (suwak regulacji). Znak wyboru "Akumulator przed urządzeniem opcjonalnym" decyduje o tym, czy nadmiarowy prąd ze słońca ma zostać wykorzystany najpierw do obsługi akumulatora, czy urządzenia opcjonalnego. W zależności od ustawienia suwaka regulacji energię z domowego akumulatora albo publicznej sieci elektroenergetycznej można wykorzystać do ładowania pojazdu.

W przypadku ładowania opartego na prognozach nadmiar energii ze słońca jest w pierwszym rzędzie wykorzystywany do osiągnięcia celu ładowania skonfigurowanego w aplikacji SMA Energy App. Jeśli ta energia nie wystarczy do osiągnięcia celu ładowania, zostanie wykorzystany domowy akumulator. Jeśli domowy akumulator będzie rozładowany, zostanie pobrana energia z publicznej sieci elektroenergetycznej.

Urządzenie SMA EV Charger służy do jednokierunkowego ładowania AC pojazdów elektrycznych zgodnie z normą IEC 61851-1. Za pomocą tego urządzenia nie można zrealizować w domu dwukierunkowego ładowania DC. Aktualnie jest to niemożliwe przede wszystkim z uwagi na regulacje. Ponadto wymagana przez przepisy normatywne separacja galwaniczna prowadzi do podwyższenia kosztów odpowiednich systemów ładowania. Producenci pojazdów oferują modele o systemie komunikacji zgodnym z ISO 15118, a tym samym wytyczają kierunek w stronę zastosowań dwukierunkowych. SMA z dużym zainteresowaniem obserwuje rozwój sytuacji.

Podczas instalacji SMA EV Charger należy koniecznie podłączyć dostarczony przewód ładowania tak, jak przedstawiono to na ilustracji w instrukcji obsługi. Jeśli przewody zostaną podłączone niezgodnie z tą ilustracją, uruchomienie ładowania jednofazowego będzie niemożliwe. Dopiero przy dużych nadmiarach mocy rozpocznie się ładowanie trójfazowe. Montaż przewodu ładowania jest zastrzeżony dla wyspecjalizowanych elektryków.

Wynika to z tego, że ograniczenie maksymalnej mocy ładowania urządzenia SMA EV Charger aktualnie realizowane jest w oparciu o prąd. W przypadku ograniczenia do 11 kW w urządzeniu zostaje ustalona wartość graniczna wynosząca maks. 16 A prądu ładowania. Aby nie przekroczyć wartości zabezpieczenia urządzenia odbywa się jednofazowe ładowanie pojazdu z maks. 3,5 kW.

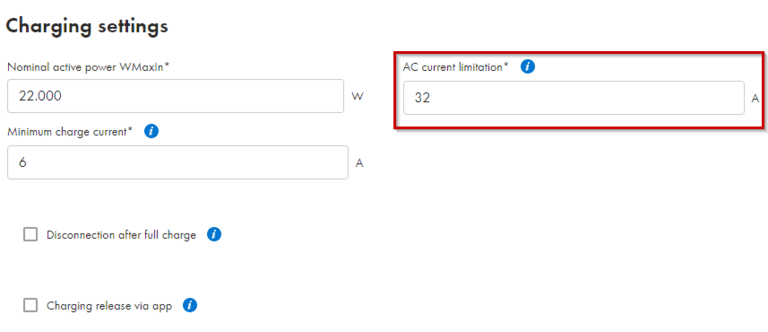

Wraz z aktualizacją oprogramowania 1.02.23.R możliwe jest jednofazowe ładowanie z maks. 7,4 kW także przy ograniczeniu SMA EV Charger do 11 kW, o ile pozwala na to instalacja elektryczna (np. przekroje przewodów, zabezpieczenia). Miarodajne jest przy tym zabezpieczenie obwodu prądu dla SMA EV Charger (por. parametr "Ograniczenie prądu AC").

SoC akumulatora pojazdu nie jest standardowo transmitowane do pojazdu przez komunikację PWM (modulacja szerokości impulsów) podczas ładowania zgodnego z normą IEC 61851-1. SMA EV Charger nie posiada tym samym aktualnych informacji na temat SoC akumulatora pojazdu i nie może wykorzystać tych informacji do optymalizacji zarządzania energią.

Nie, ponieważ nie odbywa się standardowa transmisja SoC za pośrednictwem komunikacji PWM (modulacja szerokości impulsów) z pojazdu do stacji ładowania.

Zintegrowana funkcja Boost umożliwia jednofazowe ładowanie z wykorzystaniem mocy do 7,4 kW. Dzięki zintegrowanemu urządzeniu odpowiedzialnemu za utrzymanie symetrii zawsze zachowana jest obowiązująca w danym kraju wartość graniczna obciążenia asymetrycznego (w Niemczech to 4,6 kW). Warunkiem jest posiadanie jednofazowego falownika (z akumulatorem), podłączonego do tej samej fazy, co SMA EV Charger. W takim wypadku falownik z zasilaniem trójfazowym będzie niewystarczający. Ewentualnie możliwe jest zastosowanie także dużych odbiorników na pozostałych dwóch fazach. Nie trzeba aktywować samej funkcji Boost. Gdy prąd solarny będzie dostępny, a wszystkie konieczne warunki zostaną spełnione, system automatycznie połączy prąd z publicznej sieci i prąd solarny w celu szybkiego ładowania.

Dzięki ochronie przed awarią urządzenie SMA EV Charger można w każdej chwili bez problemu zintegrować z posiadanym systemem. Poprzez optymalne wykorzystanie dostępnej mocy przyłączeniowej można uniknąć rozbudowy przyłącza domowego. W przypadku równoległej eksploatacji kilku odbiorników elektrycznych SMA EV Charger automatycznie i dynamicznie redukuje moc ładowania pojazdu elektrycznego przed osiągnięciem krytycznego przeciążenia, unikając w ten sposób aktywacji bezpieczników. Podczas procesu uruchamiania przez instalatora pod "Prąd znamionowy punktu przyłącza sieci" należy wprowadzić prąd znamionowy selektywnego głównego wyłącznika nadmiarowo-prądowego, a nie bezpiecznika SMA EV Charger.

Fabryczna wartość minimalna prądu ładowania to 6 A (zgodnie z normą IEC 61851-1). W zależności od podłączonego pojazdu może być konieczne dostosowanie tej wartości. Renault ZOE z uwagi na wewnętrzny układ elektroniczny ładowania może ładować się bezproblemowo dopiero od prądu ładowania na poziomie 10 A. W takim wypadku należy skontaktować się z producentem pojazdu i ustalić minimalny prąd ładowania. Dostosowanie tej wartości ma wpływ na rozpoczęcie ładowania oraz wartość progową przełączenia funkcji automatycznego przełączania faz.

Funkcja automatycznego przełączania faz urządzenia SMA EV Charger umożliwia maksymalne wykorzystanie samodzielnie wygenerowanego prądu ze słońca. Nie ma przy tym niebezpieczeństwa dla pokładowej ładowarki pojazdu elektrycznego, ponieważ między ładowaniem jedno- a trójfazowym występuje trwająca około 120 sekund przerwa w przełączaniu. Aktywne jednofazowe ładowanie zostaje więc najpierw zakończone, a proces ładowania trójfazowego uruchamia się dopiero po krótkim czasie oczekiwania. Zintegrowana histereza pozwala na uniknięcie stałego przełączania.

Funkcja przełączania faz SMA jest porównywalna do ręcznego przerwania procesu ładowania i nie powoduje żadnych uszkodzeń pojazdu pod warunkiem prawidłowej instalacji i konfiguracji (czas przełączania przekaźnika).

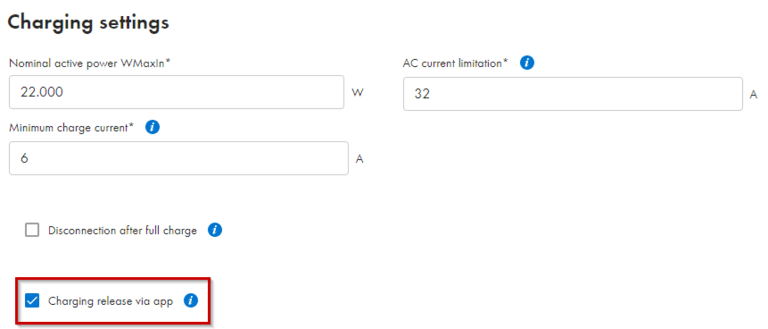

Od aktualizacji oprogramowania 1.02.23.R SMA EV Charger istnieje możliwość zatwierdzenia procesu ładowania z poziomu aplikacji SMA Energy App (Android/iOS ≥ 1.12.X.R). W tym celu wystarczy jednorazowo aktywować parametr "Zatwierdzenie ładowania z poziomu aplikacji" w asystencie uruchamiania albo później, w interfejsie użytkownika urządzenia. Następnie po podłączeniu pojazdu elektrycznego każdy proces ładowania należy zatwierdzić ręcznie w SMA Energy App, zanim ładowanie będzie mogło się rozpocząć. Zatwierdzenie obejmuje cały proces ładowania, aż do odłączenia pojazdu. Możliwość zatwierdzenia ładowania jest dostępna dla wszystkich użytkowników przypisanych do instalacji w Sunny Portal i jest możliwa dla wszystkich już zamontowanych urządzeń SMA EV Charger.

Co do zasady w urządzeniu SMA EV Charger zastosowano licznik energii spełniający wymogi MID, jednak z uwagi na włączenie do systemu energetycznego nie nadaje się on do celów rozliczeniowych, na przykład w relacjach z pracodawcą czy urzędem skarbowym (patrz warunki użytkowania Sunny Portal, punkt VII).

Ten problem występujący w przypadku modeli ID.3 pierwszej generacji jest znany. Można go rozwiązać wyłącznie w drodze aktualizacji oprogramowania pojazdu. W ramach naszych seryjnych testów terenowych obejmujących różne modele pojazdów zauważyliśmy, że od kompleksowej aktualizacji oprogramowania 2.1 pojazdy nie "przysypiają" również podczas zoptymalizowanego ładowania.

W ramach naszych seryjnych testów terenowych zaobserwowaliśmy, że wraz z aktualizacją pojazdu do wersji 2.1 ten problem został usunięty.

Podczas ładowania z wykorzystaniem SMA EV Charger celem nie jest tylko samo naładowanie pojazdu elektrycznego, ale też inteligentne wykorzystanie prądu ze słońca wytworzonego przez naszą instalację. W końcu elektromobilność zyskuje ekologiczny wymiar dopiero wtedy, kiedy prąd wykorzystywany do ładowania pochodzi z odnawialnych źródeł energii. Inteligentny charakter SMA EV Charger sprawia, że na pierwszy rzut oka to urządzenie jest nieco droższe niż standardowe stacje ładowania. Jednak pozwala ono na najbardziej optymalne wykorzystanie cennego prądu ze słońca - dzięki inteligentnym funkcjom, takim jak automatyczne przełączanie faz. W ten sposób można cieszyć się wyjątkowo tanim i ekologicznym ładowaniem. Elastyczne tryby ładowania pozwalają użytkownikowi na podjęcie samodzielnej decyzji, czy auto powinno zostać naładowane szybciej i przygotowane tym samym do podróży, czy raczej ładowanie powinno odbywać się w wyjątkowo ekologiczny i ekonomiczny sposób.

Urządzenie SMA EV Charger spełnia normatywne wymogi dotyczące instalacji radiowych. Odpowiednią deklarację zgodności UE można znaleźć w zakładce plików do pobrania na naszej stronie z produktami.

Właściwa ładowarka (tj. podkładowa ładowarka AC) jest na stałe zamontowana w pojeździe. Jednak w celu zapewnienia funkcji zabezpieczających oraz sterowania procesem ładowania potrzebna jest stacja ładowania.
