Data Manager M powered by ennexOS

Nie. Wystarczy nadać nazwę użytkownika oraz hasło, a następnie przerwać proces instalacji. Pierwotne dane systemu są jeszcze dostępne i zostaną automatycznie zastosowane.

(Data Manager M Lite, Data Manager M, Data Manager L)

Obsługę części systemów można realizować z wykorzystaniem nadrzędnych i podrzędnych System Manager. Wszystkie Data Manager (nadrzędne i podrzędne) wyświetlają się przy tym w Sunny Portal powered by ennexOS jako jedna instalacja. W Sunny Portal powered by ennexOS można podzielić instalację na części.

(Data Manager M Lite, Data Manager M, Data Manager L)

Nie. Aby móc zarejestrować nowe urządzenia, należy uruchomić asystenta instalacji Data Manager. W asystencie instalacji można rejestrować również urządzenia o różnych hasłach. W ten sposób można uzyskać jednakowe hasło instalatora do instalacji.

(Data Manager M Lite, Data Manager M, Data Manager L)

Z przyczyn technicznych stosowane są wyłącznie wewnętrzne certyfikaty. Nie można zweryfikować certyfikatów, które mogą być wymieniane przez serwer intercepting proxy. Aby skonfigurować wyjątki dla zapory sieciowej, należy skontaktować się z administratorem sieci. Należy przy tym przestrzegać informacji dotyczących portów podanych w tych FAQ.

(Data Manager M Lite, Data Manager M, Data Manager L)

Możliwe, że wskutek dłuższego okresu bez napięcia zasilającego doszło do rozładowania kondensatora buforowego zegara czasu rzeczywistego Data Manager. Należy upewnić się, że Data Manager ma dostęp do serwera czasu w Internecie, tak aby mógł uzyskiwać informacje o aktualnym czasie. Możliwe jest również przyporządkowanie do Data Manager aktualnej godziny wskazywanej przez podłączoną przeglądarkę internetową. W takim wypadku nie odbywa się cykliczna synchronizacja czasu z serwerem. Po jakimś czasie prowadzi to do niedokładności (kilka sekund na dzień).

(Data Manager M Lite, Data Manager M)

Do obsługi Data Manager M oraz Data Manager M Lite można wykorzystywać zasilacze od Sunny WebBox, SMA Cluster Controller, SMA Com Gateway albo SMA Inverter Manager. Co do zasady do obsługi Data Manager można wykorzystywać wszystkie zasilacze zgodne ze specyfikacją podaną w karcie danych oraz instrukcją Data Manager.

(Data Manager M Lite, Data Manager M, Data Manager L)

Zarówno SMA Cluster Controller, jak i Data Manager są rejestratorami danych. Równoległe korzystanie z obu produktów nie jest zalecane.

(Data Manager M Lite, Data Manager M, Data Manager L)

W tym celu w instalacji należy zamontować kilka Data Manager M. Każdy Data Manager M obsługuje do 50 urządzeń. Należy skonfigurować jeden Data Manager M jako nadrzędny System Manager. Pozostałe Data Manager M należy skonfigurować jako podrzędne System Manager.

W Sunny Portal powered by ennexOS należy osobno zarejestrować każdy Data Manager M w instalacji. Wszystkie Data Manager M wyświetlają się wspólnie w instalacji. W przeglądzie urządzeń można wyświetlić każde urządzenie, do którego przyporządkowano Data Manager M.

Wskazówka:

• Liczni energii w punkcie przyłącza do sieci musi być przyporządkowany do nadrzędnego Data Manager M.
• Wyłącznie Data Manager M skonfigurowany jako nadrzędny System Manager ma funkcje regulacyjne. Data Manager M będące podrzędnymi System Manager pracują w trybie sterowania.
• Systemy I/O, za pośrednictwem których wykonywane są polecenia regulacji, należy przyporządkować do nadrzędnego Data Manager M.
• W podrzędnym Data Manager M należy aktywować interfejsy Modbus.
• Na nadrzędnym Data Manager M należy zintegrować podrzędne Data Manager M jako urządzenia Modbus.
• Przyporządkowanie urządzeń musi być jednoznacznie, ponieważ w przeciwnym wypadku wartości bilansu, mocy i uzysku nie będą wyświetlane poprawnie.
• Łączna moc instalacji nie może przekraczać 2,5 MVA. W przypadku większych instalacji należy użyć Data Manager L jako nadrzędnego System Manager.
• Jeśli Data Manager M jest wykorzystywany wyłącznie do monitorowania i sterowania (Open Loop Control) (bez usług sieciowych), to moc instalacji może wynosić do 7,5 MVA.

Z uwagi na wewnętrzne procesy konfiguracyjne uruchomienie interfejsu użytkownika trwa nieco dłużej podczas pierwszego rozruchu.

(Data Manager M Lite, Data Manager M)

Poniższe sprzęty są obsługiwane i uznawane za urządzenie:

• Falownik fotowoltaiczny
• Falownik sieciowy wyspowy
• Licznik energii / analizator sieci
• Zewnętrzny system I/O
• Zewnętrzny czujnik o bezpośredniej komunikacji
• Stacja pogody
• Stacja ładowania pojazdów elektrycznych
• Podrzędny Data Manager
• SMA Hybrid Controller (tylko Data Manager L)

(Data Manager M Lite, Data Manager M, Data Manager L)

Instalacja z nadmierną liczbą urządzeń będzie obsługiwana bez zmian. Dopiero w przypadku rozbudowy instalacji albo wymiany urządzenia zadziała ograniczenie liczby urządzeń. W takich wypadkach zaleca się rozbudowanie instalacji o podrzędny Data Manager. Łączna moc instalacji nie może przekraczać 2,5 MVA (7,5 MVA dla monitoringu i sterowania (Open Loop Control)).

(Data Manager M)

W ustawieniach routera należy sprawdzić, czy aktywowano DHCP. Jeśli nie można aktywować DHCP, należy nadać Data Manager statyczny adres IP.

W tym celu należy nawiązać bezpośrednie połączenie WLAN z Data Manager i przeprowadzić rozruch (patrz instrukcja produktu). Należy przy tym nadać Data Manager poprawny statyczny adres IP (skontaktować się z administratorem sieci).

lub

Podłączyć Data Manager do routera obsługującego DHCP spoza sieci i przeprowadzić rozruch. Należy przy tym nadać Data Manager poprawny statyczny adres IP (skontaktować się z administratorem sieci).

Następnie połączyć Data Manager z routerem znajdującym się w instalacji. Teraz Data Manager jest dostępny pod statycznym adresem IP. Postępować zgodnie z poleceniami asystenta instalacji i dokonać odpowiednich ustawień w zależności od systemu.

(Data Manager M Lite, Data Manager M, Data Manager L)

Po upływie ważności DHCP odbywa się wysłanie nowego zapytania DHCP. Jest przy tym możliwe, że do Data Manager i podłączonych urządzeń zostanie przypisany nowy adres IP. Zaleca się stosowanie statycznego DHCP. W ten sposób urządzenia o znanym adresie MAC zawsze mają przyporządkowany ten sam adres IP.

(Data Manager M Lite, Data Manager M, Data Manager L)

Do każdego Data Manager przypisywany jest wstępnie statyczny adres IP 192.168.12.3. Nie można zmienić tego adresu. Dlatego w przypadku korzystania z sieci z zakresu 192.168.12.xxx może dochodzić do powstania konfliktów w sieci. Należy unikać tego zakresu.

(Data Manager M Lite, Data Manager M)

W zależności od przeglądarki internetowej może dochodzić do sytuacji, kiedy wprowadzenie informacji traktowane jest jako wyszukiwanie. Do wiersza adresu przeglądarki internetowej należy wprowadzić dopisek „https://” przed adresem dostępu Data Manager.

(Data Manager M Lite, Data Manager M, Data Manager L)

Aby zapisać w przeglądarce internetowej samodzielnie uwierzytelniony certyfikat Data Manager, należy najpierw zatwierdzić go z poziomu przeglądarki. Po zresetowaniu Data Manager do ustawień fabrycznych ten certyfikat zostaje uznany przez przeglądarkę jako przestarzały albo nieprawidłowy. Należy usunąć stary certyfikat w ustawieniach bezpieczeństwa przeglądarki internetowej. Należy ponownie połączyć się z Data Manager i zaakceptować nowy proponowany certyfikat.

(Data Manager M Lite, Data Manager M, Data Manager L)

Wszystkie kompatybilne urządzenia RS485 podłączone do SMA Com Gateway można wykorzystywać razem z Data Manager. Należy przy tym pamiętać o ograniczeniach wymienionych w sekcji FAQ „Usługi sieciowe”.

(Data Manager M Lite, Data Manager M)

W Sunny Portal powered by ennexOS można pod Konfiguracja > Właściwości instalacji > Dostęp zewnętrzny > Komunikacja danych zmienić częstotliwość i ilość transmitowanych danych w 3 poziomach (standardowe ustawienie to poziom „wysoki”).

W poniższej tabeli przedstawiono wymagany wolumen danych w przypadku dwóch przykładowych instalacji (za wyjątkiem aktualizacji, Webconnect, FTP-Push, SMA SPOT):

Data Manager L / SMA Power Plant Manager co 5 minut transmituje dane instalacji do Sunny Portal powered by ennexOS. Oczekiwany wolumen danych w przypadku 60 falowników wynosi do ok. 500 MB/miesiąc. W przypadku 9 falowników szacowany wolumen danych sięga ok.

Jeśli szybkość transmisji jest niższa niż w przypadku standardowego połączenia lte (np. z powodu zużytej ilości danych), nie wszystkie usługi Data Managera mogą być swiadczone. Może to mieć wpływ na następujące usługi: FTP Push, komunikację z Sunny Portal, aktualizacje, dane diagnostyczne, SMA SPOT.

(Data Manager L)

W przypadku aktywacji Field Data Management należy liczyć się z większym wolumenem danych wynoszącym ok. 200–600 MB/dzień. Odbywa się częsta transmisja bardzo szczegółowych informacji. Zaleca się pakiet Internetu o prędkości przesyłania wynoszącej co najmniej 1 Mbit/s. Kiedy za pośrednictwem Remote Service odbywa się pobieranie aktualizacji oprogramowania sprzętowego, należy liczyć się z ok. 150 MB na plik aktualizacji.

(Data Manager L)

• FTP-Push: Port 21 (FTP)
• Aktualizacje: Port 443 (TLS) / update.sunnyportal.de
• Synchronizacja czasu z portalem Sunny Portal (jeśli nie jest zapewniona przez router): Port 123 (NTP) / ntp.sunny-portal.com
• Transmisja danych: Port 443 (https/TLS) / ldm-devapi.sunnyportal.com
• Interfejs użytkownika: Port 443 (https/TLS) / ennexos.sunnyportal.com
• SMA Webconnect 1.5 oraz SMA SPOT: Port 9524 (TCP) / wco.sunnyportal.com

(Data Manager M Lite, Data Manager M, Data Manager L)

Z uwagi na to, że w przypadku połączenia VPN często występują błędy wyświetlania i ograniczenia funkcjonalności, w razie problemów należy skontaktować się z administratorem sieci.

(Data Manager M Lite, Data Manager M, Data Manager L)

W przypadku urządzeń Modbus zaleca się statyczny DHCP albo statyczne adresy IP, aby nie dochodziło do zmian adresów IP podczas bieżącej pracy. Statyczny DHCP można skonfigurować w routerze (adres MAC każdorazowo zawiera ten sam adres DHCP). Statyczny adres IP można określić dla danego urządzenia (nie może on mieścić się w zakresie adresu DHCP routera).

Do odczytu danych z urządzeń podłączonych do Data Manager M zastosowanie mają następujące częstotliwości wysyłania zapytań:

Urządzenia Speedwire
5 sekund dla wartości pomiarowych, 30 minut dla parametrów, 100 milisekund dla wartości zadanych

Falowniki Modbus/TCP
5 sekund dla wartości pomiarowych, 30 minut dla parametrów, 100 milisekund dla wartości zadanych

Falowniki SMA Data1 (RS485)
10 sekund do kilku minut dla wartości pomiarowych (w zależności od rozmiaru instalacji), 10 sekund do 30 sekund dla wartości zadanych (w zależności od rozmiaru instalacji), 30 minut dla parametrów

Liczniki energii / analizatory sieci Modbus TCP
200 milisekund bądź 1000 milisekund dla wartości pomiarowych P/Q (w zależności od typu urządzenia), 5 sekund dla pozostałych wartości pomiarowych

Wewnętrzne wejścia cyfrowe (Data Manager)
100 milisekund

Zewnętrzne systemy I/O
1 sekunda dla wartości pomiarowych, 100 milisekund dla wartości wyjściowych (Wago, Moxa na Modbus TCP)

(Data Manager M Lite, Data Manager M)

Tak. Aby zmienić częstotliwość danych SMA Energy Meter, należy zalogować się w interfejsie użytkownika SMA Energy Meter na konto instalatora (patrz instrukcja poświęcona SMA Energy Meter). Z uwagi na bezpieczeństwo zdalna konfiguracja SMA Energy Meter jest niemożliwa.

(Data Manager M Lite, Data Manager M)

Nie i aktualnie nie planujemy takiej funkcjonalności.

(Data Manager M Lite, Data Manager M, Data Manager L)

Aby dodać nowe urządzenia do Data Manager, muszą one pracować i znajdować się w lokalnej sieci. Z poziomu interfejsu użytkownika Data Manager należy dokonać następujących ustawień:

1. W menu „Konfiguracja” wybrać punkt menu „Zarządzanie urządzeniami”.
2. Nacisnąć przycisk [+].
3. Wybrać urządzenia Modbus i potwierdzić, wybierając [Dalej].
4. Wprowadzić dane urządzenia i potwierdzić, wybierając [Dalej].
5. Wybrać urządzenia i nacisnąć [Zapisz].
6. W menu „Konfiguracja” wybrać punkt menu „Konfiguracja licznika”.
7. Wybrać nowe urządzenie i skonfigurować je jako licznik oddawania i pobierania energii.
8. Wybrać [Zapisz].

(Data Manager M Lite, Data Manager M, Data Manager L)

Za pośrednictwem sieci lokalnej można połączyć z Data Manager odpowiednie liczniki energii / analizatory sieci. Ponadto można połączyć wszystkie liczniki energii / analizatory sieci posiadające interfejs Modbus TCP (wykaz obsługiwanych urządzeń znajduje się w instrukcji do Data Manager oraz w deklaracji producenta na www.SMA-Solar.com). Zmierzone dane wyświetlają się w widoku listy w Data Manager w czasie rzeczywistym. Z opóźnieniem dane mogą wyświetlać się w formie krzywej na Sunny Portal powered by ennexOS.

The following table shows the connection options of the energy meter:

Obsługiwany jest tylko jeden licznik energii w punkcie przyłącza do sieci. Służy on zarówno do monitoringu, tworzenia bilansu energetycznego, jak i sterowania/regulacji w punkcie przyłącza do sieci.

(Data Manager M Lite, Data Manager M, Data Manager L)

Licznik energii / analizator sieci podłącza się do punktu przesyłowego do operatora sieci:´

• w przypadku instalacji niskiego napięcia (np. zgodnych z VDE AR-N 4105) w punkcie przyłączenia do sieci niskiego napięcia
• w przypadku instalacji średniego napięcia (np. zgodnych z VDE AR-N 4110) po stronie średniego napięcia transformatora (przetworniki prądowe i przetworniki napięcia muszą być podłączone po stronie średniego napięcia z zachowaniem takiego samego schematu połączeń)

(Data Manager M Lite, Data Manager M, Data Manager L)

Nie, obecnie jest to niemożliwe. Każde wykorzystywane urządzenie może reprezentować jedynie jedno urządzenie systemowe. Koncentratory danych TCP Modbus reprezentujące np. kilka liczników energii w różnych obszarach rejestru Modbus albo Unit ID, można wykorzystywać wyłącznie do jednego urządzenia systemowego.

Do tej funkcji można wykorzystać koncentratory danych podłączone za pośrednictwem Modbus RTU oraz reprezentujące wiele urządzeń na podstawie różnych Unit ID. Aktualnie nie są nam znane koncentratory danych pracujące w tym trybie.

(Data Manager M Lite, Data Manager M, Data Manager L)

Być może nie można ustalić adresu IP systemu I/O. W ustawieniach routera należy sprawdzić, czy aktywowano DHCP i w razie potrzeby aktywować DHCP. Upewnić się, że system I/O skonfigurowano pod kątem DHCP. W tym celu wszystkie przełączniki DIP na systemie I/O muszą znajdować się w położeniu ON (por. instrukcja producenta albo instrukcja „WAGO-I/O-SYSTEM 750 z SMA DATA MANAGER M” na stronie www.SMA-Solar.com).

Po upływie ważności DHCP odbywa się wysłanie nowego zapytania DHCP. Jest przy tym możliwe, że dojdzie do przypisania nowego adresu IP. W przypadku urządzeń Modbus zaleca się statyczny DHCP albo statyczne adresy IP, aby nie dochodziło do zmian adresów IP podczas bieżącej pracy.

(Data Manager M Lite, Data Manager M, Data Manager L)

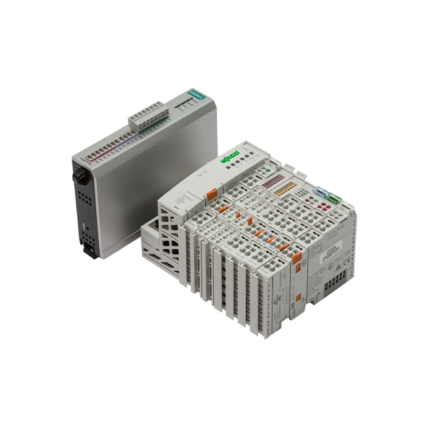

Aby móc korzystać z systemu I/O razem z Data Manager, Data Manager musi dysponować adresem IP systemu I/O. Aby ustalić adres IP systemu I/O należy wykonać poniższe czynności:

1. Na odpowiednim urządzeniu końcowym otworzyć wiersz poleceń i wprowadzić polecenie „arp -a”.
   1. Otworzy się lista wszystkich interfejsów wraz z adresem IP, adresem fizycznym oraz typem.
2. Na podstawie adresu fizycznego odczytać odpowiedni adres IP.
   1. Systemy I/O od WAGO korzystają z adresów fizycznych w zakresie 00-30-de.
   2. Systemy I/O od Moxa korzystają z adresów fizycznych w zakresie 00-90-E8.

(Data Manager M Lite, Data Manager M, Data Manager L)

Należy upewnić się, że system I/O jest skonfigurowany pod kątem DHCP albo poprawnego adresu IP (por. instrukcja producenta albo instrukcja „WAGO-I/O-SYSTEM 750 z SMA Data Manager M” na stronie www.SMA-Solar.com).

System I/O należy skonfigurować w następujący sposób (od lewej do prawej):

• 750-352: Moduł przełączający / sterownik magistrali polowej
• 750-602: Zasilanie potencjałowe (24 V)
• 750-1414: 8 wejść cyfrowych (24 V)
• 750-1515: 8 wyjść cyfrowych (24 V)
• 750-464: 2/4 wejścia rezystora (2 x Pt100)
• 750-455: 4 wejścia analogowe (4 do 20 mA)
• 750-559: 4 wyjścia analogowe (0 do 10 V)
• 750-600: zacisk końcowy

(Data Manager M Lite, Data Manager M, Data Manager L)

System WAGO-I/O-SYSTEM 750 jest przystosowany do podłączenia czujników temperatury Pt100 z wykorzystaniem 2, 3 albo 4 przewodów. SMA obsługuje jednak wyłącznie podłączenie czujników temperatury Pt100 za pomocą 2 przewodów, ponieważ odpowiedni zacisk magistrali 750-464 jest skonfigurowany pod kątem 2-kanałowej techniki pomiarowej (patrz rys. 1). Należy zewrzeć niewykorzystywane wejścia (patrz rys. 2).

W przypadku zwartych kanałów pomiarowych na interfejsie użytkownika Data Manager wyświetla się wartość -200°C. W przypadku uszkodzenia czujników albo pęknięcia przewodu nie wyświetlają się żadne wartości (por. instrukcja producenta albo instrukcja „WAGO-I/O-SYSTEM 750 z SMA Data Manager M” na stronie www.SMA-Solar.com).

(Data Manager M Lite, Data Manager M, Data Manager L)

Należy upewnić się, że w przypadku obu systemów I/O skonfigurowano DHCP albo poprawny adres IP. W przypadku urządzeń Modbus zaleca się statyczny DHCP albo statyczne adresy IP, aby nie dochodziło do zmian adresów IP podczas bieżącej pracy. Należy upewnić się, że w przypadku ioLogik E1242 dostosowano tryb wejść cyfrowych (por. instrukcja producenta).

Adres IP:

Adresy IP systemów I/O od Moxa można konfigurować z poziomu interfejsu użytkownika albo programu ioSearch od Moxa.

Aby móc korzystać z wejść analogowych ioLogik E1242 z Data Manager, należy skonfigurować wejścia analogowe ioLogik E1242 na 4 mA do 20 mA (por. instrukcja producenta).

(Data Manager M Lite, Data Manager M, Data Manager L)

Do odpowiedniego systemu I/O można podłączyć czujniki temperatury, nasłonecznienia i wiatru. Zmierzone dane wyświetlają się w widoku listy w Data Manager w czasie rzeczywistym. Ponadto dane mogą wyświetlać się z opóźnieniem w formie krzywej na Sunny Portal powered by ennexOS.

Linearyzacja danych czujników temperatury odbywa się w systemie I/O. Natomiast w przypadku czujników nasłonecznienia i wiatru czujnik musi być zaprojektowany pod kątem linearyzacji danych.

Opcje podłączania czujników zostały opisane w informacji technicznej „SMA Data Manager / Sunny Portal powered by ennexOS – zestawienie funkcji” na stronie www.SMA-Solar.de.

(Data Manager M Lite, Data Manager M, Data Manager L)

Moduł ioLogik E1260 od Moxa jest przystosowany do podłączenia czujników temperatury Pt100 z wykorzystaniem 2 albo 3 przewodów.

Podłączenie z wykorzystaniem 3 przewodów:

W przypadku podłączenia czujników temperatury Pt100 z wykorzystaniem 3 przewodów pomiary są dokładniejsze zwłaszcza w przypadku długich przewodów.

Podłączenie z wykorzystaniem 2 przewodów:

W przypadku podłączenia czujników temperatury Pt100 z wykorzystaniem 2 przewodów SMA zaleca, aby podłączyć do ioLogik E1260 od Moxa 3-żyłowy ekranowany przewód. Trzeci przewód należy poprowadzić blisko czujników temperatury Pt100 i podłączyć go tam do jednego z dwóch przyłączy Pt100. Ekran przewodu należy podłączyć jednostronnie do przewodu ochronnego na ioLogik E1260 od Moxa. Sam moduł ioLogik E1260 od Moxa nie ma przyłącza przewodu ochronnego. Dlatego należy wykorzystać przewód ochronny rozdzielacza (szyna montażowa albo obudowa szafy sterowniczej powinna być wyposażona w przewód ochronny).

W przypadku nieprecyzyjnych wartości pomiarowych wejścia modułu ioLogik E1260 od Moxa można skalibrować pojedynczo z poziomu interfejsu użytkownika (por. instrukcja producenta).

(Data Manager M Lite, Data Manager M, Data Manager L)

Być może z uwagi na spadek napięcia niektóre urządzenia Modbus uruchomiły się ponownie. Przy tym urządzenia Modbus otrzymały od routera DHCP nowe, zmienione adresy IP. Może się tak stać, jeśli w routerze DHCP nie skonfigurowano wiązania adresu MAC. Z tego powodu urządzenia Modbus niekoniecznie otrzymują ten sam adres IP.

Skonfiguruj w routerze DHCP wiązanie adresu MAC albo w miarę możliwości przedłuż na zawsze okres ważności DHCP.

Jeśli zmieniono adres IP urządzenia Modbus, należy wprowadzić go do asystenta instalacji Data Manager.

W miarę możliwości należy zawsze nadawać urządzeniom Modbus stałe adresy IP.

W produkcie bajty są ustawione zgodnie z poniższym i należy je w razie potrzeby dostosować w urządzeniu RS485:

• Transmisja 8 bit, brak parzystości (opcja: odd/even)
• Prędkość przesyłania danych: 1200, 9600 albo 19200
• Bity stopu: 1 (standard) albo 2

Do Data Manager L potrzebny jest konwerter RS232/RS485.

(Data Manager M Lite, Data Manager M, Data Manager L)

Wszystkie wartości należy przyporządkować w konfiguracji czujników jako wartości instalacji.

(Data Manager M Lite, Data Manager M, Data Manager L)

1. Należy wybrać instalację w Sunny Portal powered by ennexOS.
2. W menu „Analiza” wybrać punkt menu „Analiza Pro”.
3. Wybrać żądane punkty danych i zakresy czasowe.
4. Wybrać przycisk „Szczegóły”.
5. Wybrać przycisk „Pobierz”.
6. Wybrać lokalizację zapisu i potwierdzić.
   1. Dane zostają pobrane jako plik CSV.

Jest to możliwe na portalu Sunny Portal powered by ennexOS. Tam można tworzyć części bądź grupy instalacji i wizualizować je.

Z klasycznego portalu Sunny Portal do Sunny Portal powered by ennexOS można przenosić wyłącznie instalacje z Sunny WebBox albo SMA Cluster Controller.

W przypadku usunięcia instalacji w Sunny Portal powered by ennexOS należy również zresetować przynależny Data Manager i ewentualny podrzędny Data Manager do ustawień fabrycznych. W przeciwnym wypadku tych Data Manager nie będzie można zarejestrować w innych instalacjach.

Aby skonfigurować oddawanie 0% energii, w instalacji w punkcie przyłącza do sieci musi znajdować się odpowiedni licznik. Z poziomu interfejsu użytkownika Data Manager należy dokonać następujących ustawień:

1. W menu „Konfiguracja” należy wybrać punkt menu „Usługa sieciowa”.
2. Wybrać moc czynną.
   1. Otworzy się asystent instalacji.
3. Każdy krok potwierdzać, naciskając [Dalej].
4. Wybrać tryb pracy „Regulacja”.
5. Wybrać źródło sygnału „Sterowanie manualne”.
6. Do pola „Zadana moc czynna” wpisać wartość 0. Aby zapewnić, że faktycznie żadna energia nie będzie oddawana, w tym miejscu można wprowadzić również wartość ujemną. Jednak wartość ujemna oznacza, że zawsze odbywa się pobieranie energii. W takim wypadku wartość ujemna powinna znajdować się na poziomie podstawowego zużycia.
7. Do pola „Interwał czasu” należy wprowadzić wartość 1.
8. Do pola „Współczynnik wzrostu mocy czynnej” należy wprowadzić wartość 100.
9. Do pola „Moc łączna instalacji” należy wprowadzić żądaną wartość.
10. Nacisnąć [Zapisz].

Nie ma potrzeby wprowadzania innych ustawień. Na pulpicie nawigacyjnym instalacji znajduje się teraz nowy widget służący do ograniczenia mocy czynnej.

Należ zapoznać się z deklaracją producenta dostępną pod www.SMA-Solar.com.

(Data Manager M Lite, Data Manager M, Data Manager L)

Data Manager wymaga również na zewnętrznych wejściach (systemy I/O od Wago albo Moxa) typowo statycznych sygnałów. Aby móc korzystać z sygnałów impulsów, należy przeprowadzić odpowiednie przygotowania (np. w drodze dodatkowego sterownika). Więcej danych można znaleźć w informacji technicznej „Realizacja wartości zadanych mocy za pośrednictwem sygnałów impulsów” na stronie www.SMA-Solar.com.

Jeśli wykorzystywane są wewnętrzne wejścia cyfrowe Data Manager M, można użyć również sygnałów impulsu (czas trwania impulsu >= 1 s). W tym celu należy dokonać odpowiednich ustawień fallback i wartości domyślnych.

(Data Manager M Lite, Data Manager M, Data Manager L)

Na tym polu należy rozróżnić między mocą czynną a bierną:

Moc czynna

Jeśli operator sieci określi wartość zadaną mocy czynnej w punkcie przyłącza do sieci, odnosi się to zawsze do pomiaru w punkcie przyłącza do sieci. Dlatego w przypadku instalacji o funkcjach czysto zasilających wystarcza tryb pracy „Sterowanie” (bez sprzężenia zwrotnego wartości rzeczywistej). W przypadku instalacji ze zużyciem energii na potrzeby własne należy korzystać z trybu eksploatacji „Regulacja” (ze sprzężeniem zwrotnym wartości rzeczywistej), ponieważ w ten sposób nadmiar energii fotowoltaicznej zostaje przekształcony w energię wykorzystywaną na potrzeby własne, w związku z czym wartość mocy w punkcie przyłącza do sieci nadal odpowiada wartości zadanej operatora sieci.

Moc bierna

Zarówno w instalacjach czysto zasilających, jak i w instalacjach wykorzystujących energię na potrzeby własne należy wybierać tryb pracy „Regulacja” (ze sprzężeniem zwrotnym wartości pomiarowych z punktu przyłącza do sieci). W ten sposób Data Manager uwzględnia i reguluje wpływy mocy i transformatora.

Może dochodzić do sytuacji, że w instalacjach o wysokim współczynniku zużycia energii na potrzeby własne i wysokim zapotrzebowaniu na moc bierną (np. eksploatacja maszyn elektrycznych w zakładach rzemieślniczych i przemysłowych bez dodatkowych instalacji kompensacji mocy biernej) wartości zadane w punkcie przyłącza do sieci (wartość mocy biernej, wartość cos φ) nie mogą być regulowane przez falowniki fotowoltaiczne. Może to dotyczyć na przykład eksploatacji maszyn elektrycznych w zakładach rzemieślniczych i przemysłowych bez dodatkowych instalacji kompensacji mocy biernej. W takich instalacjach falowniki fotowoltaiczne będą generować prawie wyłącznie moc bierną, z niemal zupełnym pominięciem mocy czynnej. W takich wypadkach zaleca się wybór trybu roboczego „Sterowanie”. Należy skontaktować się z lokalnym operatorem sieci.

W związku z korzystaniem z falowników za pośrednictwem RS485 / SMA Data1 należy przestrzegać informacji podanych w tym FAQ.

W przypadku korzystania z falowników FLX/TLX (protokół komunikacyjny EtherLynx) do wartości zadanej mocy biernej również zalecany jest tryb sterowania (Open Loop Control).

(Data Manager M Lite, Data Manager M, Data Manager L)

Nie, obecnie jest to niemożliwe. Na potrzeby kompletnej regulacji i sterowania wymagane są wartości mocy czynnej i biernej. Są one zapewniane przez urządzenie pomiarowe sieci tylko wtedy, gdy możliwy jest zarówno pomiar napięcia, jak i prądu.

(Data Manager M Lite, Data Manager M)

Nie, to nie jest możliwe, ponieważ Data Manager obsługuje tylko jedno urządzenie pomiarowe w punkcie przyłącza do sieci.

(Data Manager M Lite, Data Manager M)

Należy tego unikać, ponieważ w takim wypadku wartości mocy czynnej i biernej nie są zgodne z rzeczywistymi wartościami. W tym przypadku zarówno straty transformatora, jak i jego przesunięcie fazowe prowadzą do błędnego pomiaru.

(Data Manager M Lite, Data Manager M)

Nie, w takim wypadku można skorzystać z „wirtualnego” urządzenia pomiarowego sieci Data Manager. W ten sposób można określić zewnętrzną wartość zadaną cos φ. Określona wartość zadana będzie różnić się od skonfigurowanej wartości w punkcie przyłącza do sieci. Wymagana jest zewnętrzna regulacja przez operatora sieci.

Z poziomu interfejsu użytkownika Data Manager należy dokonać następujących ustawień:

1. Aktywować serwer Modbus.
2. Skonfigurować profil Modbus o typie urządzenia licznik dwukierunkowy, z jednym kanałem mocy.
   1. Jako określenie kanału wybrać stan licznika: licznik poboru, adres w rejestrze 30513 oraz współczynnik skalowania 0.
   2. Jako określenie kanału wybrać stan licznika: licznik oddawania, adres w rejestrze 30513 oraz współczynnik skalowania 1.

(Data Manager M Lite, Data Manager M)

Najpierw należy skonfigurować podrzędne Data Manager. Następnie należy skonfigurować nadrzędne Data Manager. Dopiero po skonfigurowaniu wszystkich Data Manager należy utworzyć instalację w Sunny Portal powered by ennexOS.

(Data Manager M Lite, Data Manager M, Data Manager L)

Z podrzędnego Data Manager można korzystać wyłącznie w trybie sterowania. Za regulację odpowiada nadrzędny Data Manager.

(Data Manager M Lite, Data Manager M, Data Manager L)

Ta komunikacja jest monitorowana z zachowaniem stałego limitu czasu wynoszącego 10 sekund. W razie awarii komunikacji wyświetli się komunikat o usterce urządzenia. Jeśli w punkcie przyłącza do sieci aktywna jest regulacja (Closed Loop Control), system przełączy się na tryb pracy sterowania (Open Loop Control). W ten sposób wartości zadane zostaną przetransmitowane do falownika (bez regulacji). Oznacza to, że falownik nie rozpoznaje takiej usterki i nie aktywuje własnego trybu fallback w razie awarii komunikacji. Falownik nadal otrzymuje wartości zadane od Data Manager.

(Data Manager M Lite, Data Manager M, Data Manager L)

Falowniki podłączone poprzez RS485 komunikują się za pośrednictwem specyficznego dla SMA protokołu SMA Data1. Dzięki temu możliwe jest przekazywanie do falowników wartości zadanych mocy. Istnieją jednak ograniczenia dotyczące instalacji z takimi urządzeniami (niezależnie od tego, czy te urządzenia są połączone z Data Manager M bezpośrednio poprzez SMA COM Gateway):

• Jeśli w instalacji znajdują się urządzenia SMA Data1, z uwagi na stabilność nie jest możliwy tryb regulacji (Closed Loop Control). Możliwy jest wyłącznie tryb sterowania (Open Loop Control). Ma to taki skutek, że ewentualne zużycie energii na potrzeby własne w przypadku zadawanej zewnętrznie albo stale redukcji mocy nie będzie uwzględniane.
• Jeśli jednak jest to pożądane, odpowiednie urządzenia RS485 należy zamienić na urządzenia, które są w stanie komunikować się bezpośrednio poprzez Ethernet (SMA Speedwire albo Modbus SunSpec).

Jeśli dodatkowo wymagana jest wartość zadana mocy biernej, również na tym polu występują ograniczenia:

• Nie wszystkie falowniki obsługują moc bierną (dotyczy to zwłaszcza falowników SMA wprowadzonych na rynek przed 2007 r.).
• Jeśli te falowniki obsługują moc bierną i wymagana jest wartość zadana, należy podłączyć te falowniki bezpośrednio do Data Manager M. Jeśli falowniki są podłączone za pośrednictwem SMA COM Gateway, nie można zapewnić działania funkcji we wszystkich falownikach obsługujących moc bierną.
• Także w tym wypadku możliwy jest wyłącznie tryb sterowania (Open Loop Control)

Zaleca się usunięcie wartości granicznych zasilania skonfigurowanych w falowniku, tak aby parametry „P-Limit” oraz „P-Max” były identycznie skonfigurowane na maksymalną moc danego falownika.

(Data Manager M Lite, Data Manager M)

Należy przeprowadzić asystenta instalacji usług sieciowych. Należy przy tym skontrolować wartości mocy AC instalacji oraz wartości fallback. Dopasować wartości do ewentualnie zmienionej mocy AC instalacji.

SMA Speedwire to przewodowa, ethernetowa magistrala polowa służąca do realizacji wydajnych sieci komunikacyjnych w zdecentralizowanych dużych instalacjach fotowoltaicznych. SMA Speedwire korzysta z międzynarodowego standardu Ethernet, odpowiedniego protokołu IP oraz protokołu komunikacyjnego SMA Data2+ zoptymalizowanego pod kątem instalacji fotowoltaicznych. Umożliwia to trwałą transmisję danych 10/100 Mbit do falownika oraz niezawodne monitorowanie, sterowanie i regulację w obrębie instalacji (por. informacja techniczna „SMA SPEEDWIRE FELDBUS” na stronie www.SMA-Solar.com).

(Data Manager M Lite, Data Manager M, Data Manager L)

Zaszyfrowanie komunikacji danych między Data Manager a falownikami znacząco utrudnia przeprowadzenie ataków cybernetycznych na instalacje fotowoltaiczne.

(Data Manager M Lite, Data Manager M, Data Manager L)

• SMA Data Manager M
• Falowniki z SMA Speedwire od daty produkcji >2010, które nie są podłączone za pośrednictwem SMA Com Gateway.

(Data Manager M Lite, Data Manager M, Data Manager L)

1. Zresetować szyfrowanie instalacji za pośrednictwem Sunny Explorer.
2. Usunąć stare urządzenie z instalacji.
3. Zarejestrować w instalacji nowe urządzenie.
4. Aktywować szyfrowanie instalacji za pomocą nowego hasła.

(Data Manager M Lite, Data Manager M, Data Manager L)

1. Zresetować szyfrowanie instalacji za pośrednictwem Sunny Explorer.
2. Zarejestrować w instalacji nowe urządzenie.
3. Aktywować szyfrowanie instalacji za pomocą nowego hasła.

(Data Manager M Lite, Data Manager M, Data Manager L)
